インジェクションデリパイの見直しを行いました。
１２R用のインジェクションASSYを流用したものですが、カワサキはサイドカムチェーン、ホンダはセンターカムチェーンの影響で＃２と＃３の間がホンダの場合開いています。
そのため、デリパイの長さもオフセットしてあげないといけません。

デリパイのオフセット加工は済んでいたんですが、イマイチ気に入らなかったんで見直しました。＾＾

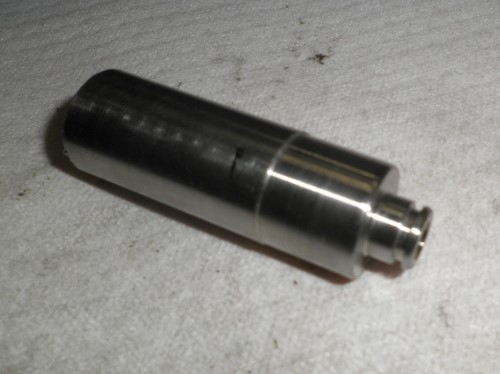

ステン棒からジョイントパイプをこしらえます。
Oリングがきちんと機能しないと燃料漏れになりますので慎重に加工します。インジェクションは燃料が加圧されますので圧力も高いですからね・・・。

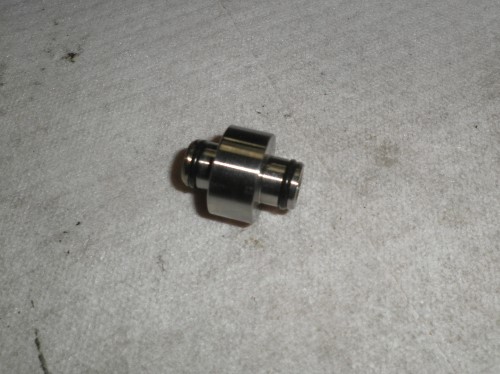

このような具合に出来上がりました。＾＾
グリスを塗布して挿入してみます。

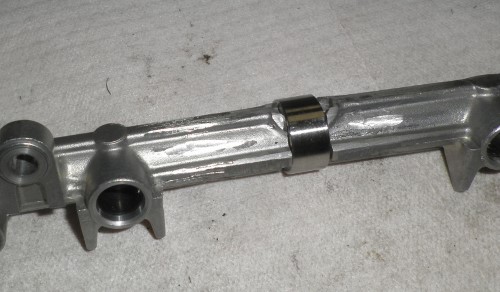

左右のデリパイを繋げました。　しっくりと入りとても良い感じですよ。＾＾

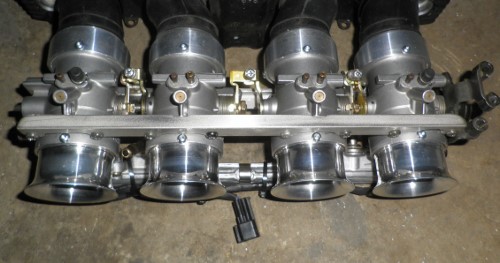

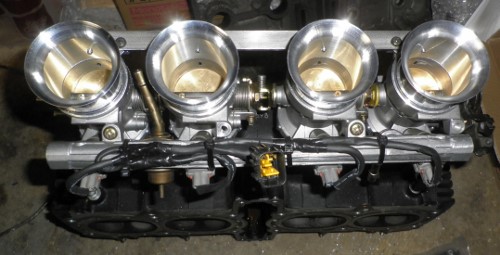

デリパイとインジェクターを取り付けましてX4インジェクションの完成です。＾＾

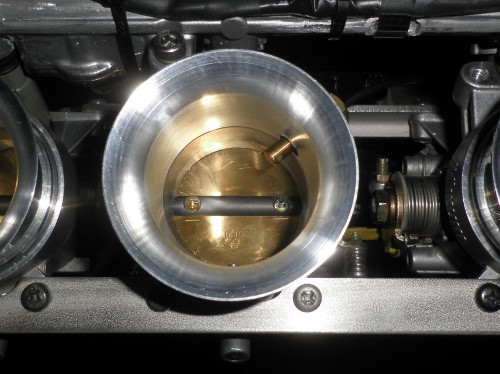

吸気温度センサーは＃２のここに取り付けました。
結構悩んだんですがここにしか付けられませんでした・・・。



インジェクションX４　もうすぐ始動です。＾＾
