クランクセンサーについて釈然としないので色々と調べてはみたんですが、やはりホールセンサーを使用する場合には回転方向があるような気がしました・・・。

実験ではまさしくその結果が出ましたんでね～・・・。？？？

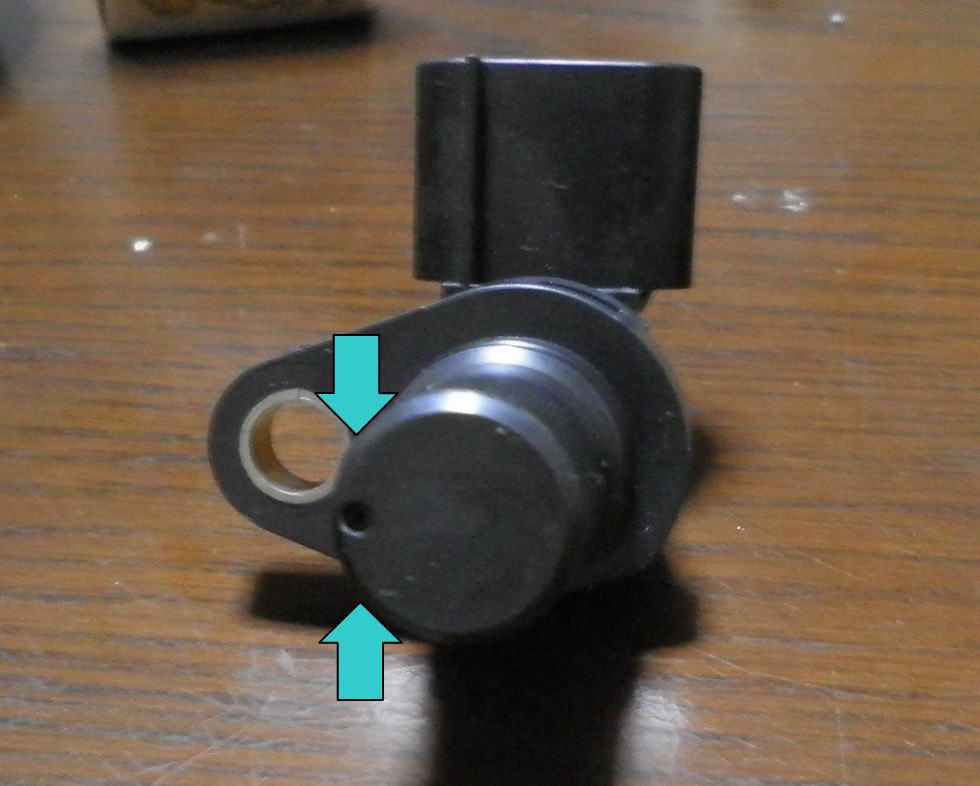

どーも気になっていたのがこのマーキングなんですよね～。

意味がなければこのような型にはしないでしょうしね・・・。　











いまいち難しくて完全には理解できないんですが、やはり磁場は関係するようです。

なのでそれぞれの方向からクランクローターを回転させまして調べてみました。











とりあえず昨日のままで波形を取ってみました。











こんな波形になって何でΣ(ﾟдﾟ；)って焦りました・・・。　ノイズに違いないので昨日との違いを調べるとパソコンの電源を繋いでいたので抜いてみたら正常に戻りました・・・。

PCの電源のノイズまで拾ってしまうほど繊細なセンサーなんですかね・・・・・。

ちなみに電源アダプターを遠ざけて、コンセントも遠いところからつないでも同じでしたよ。











まずは熱ボケテストからやってみましたけど、熱くて触れないぐらいまでヒートガンで温めても波形は正常でした。











写真でも分かるかと思いますがローターの回転方向です。　ただし、マーキングがある側の半分の円上です。











その時の波形はこちらで正常ですし、熱による検知ボケも発生しませんでした。











上の回転方向は正常に検知しました。











この方向は全く検知せずです。

なので、うちのワゴンRで回転方向を調べてみようと思ったんですが、バラさないと見えない場所なんでサイトで調べてみたところいい写真がありました。











この写真はカムセンサーですが同じセンサーが使われていました。











カムのローターを鏡で写しているところです。

例のマーキングは写真のセンサーで言うところの上部になります。

クランク回転方向は時計回りですのでカムのローター回転方向は

これになりますね・・・。

これだと正常検知しない回転方向になってしまいます。　　まさか、メーカーの開発の人がそれを知らないということは無いでしょうから謎は深まるばかりです・・・。

検知する磁束の幅を考えても、写真で見る限りはそれほどの幅は無いように感じます・・・。







いずれにせよ検知する反応が良い方向に合わせたいと思うのですが、X4に流用する場合、コネクターが外方向になってしまいます・・・。　外向きにはしたくないし困りましたね・・・。

センサーテストを全数行ってみましょうかね。＾＾；

EMSフルコンのセンサー関係で迷宮に入ってる方は動作チェックしたほうが良さそうですね。



磁束の方向があるのであればそれなりの注意書きはあるでしょうからどうなんでしょうね～。＾＾；





謎です。知ってる人教えてちょ。＾＾；
