ヘッドカバーの加工も完了しましたので、角度調整センサーの出力テストなどを行っていきます。

まずは上死点出しですね。

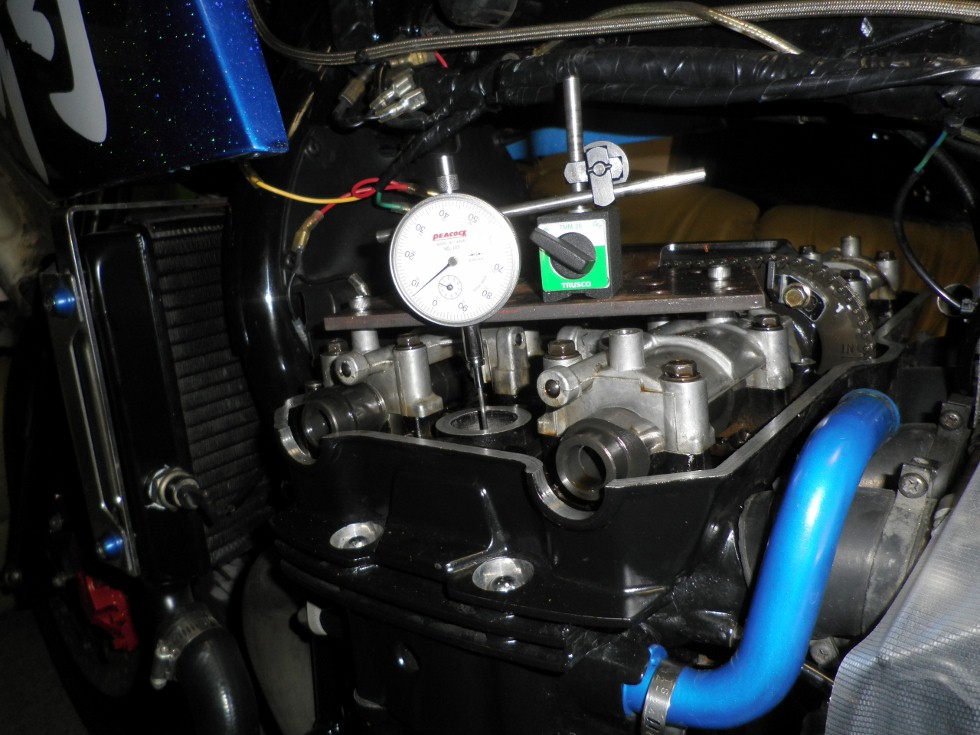

カムカバーにマグネットベースを固定しましてダイヤルゲージをセットします。　それまではすんなりいったんですけど、ゲージ先端に付けるプローブをどこにしまったのか忘れて探すこと30分・・・。

最近捜すとこも適当になってきてちゃんと見ないもんだから何度もぐるぐる探し回りました・・・。＾＾；　やっぱり3回ぐらい見たところの奥にありましたよ。

作業時間より捜索時間の方が長くなる今日この頃・・・。　ｱﾙﾂ・・・？

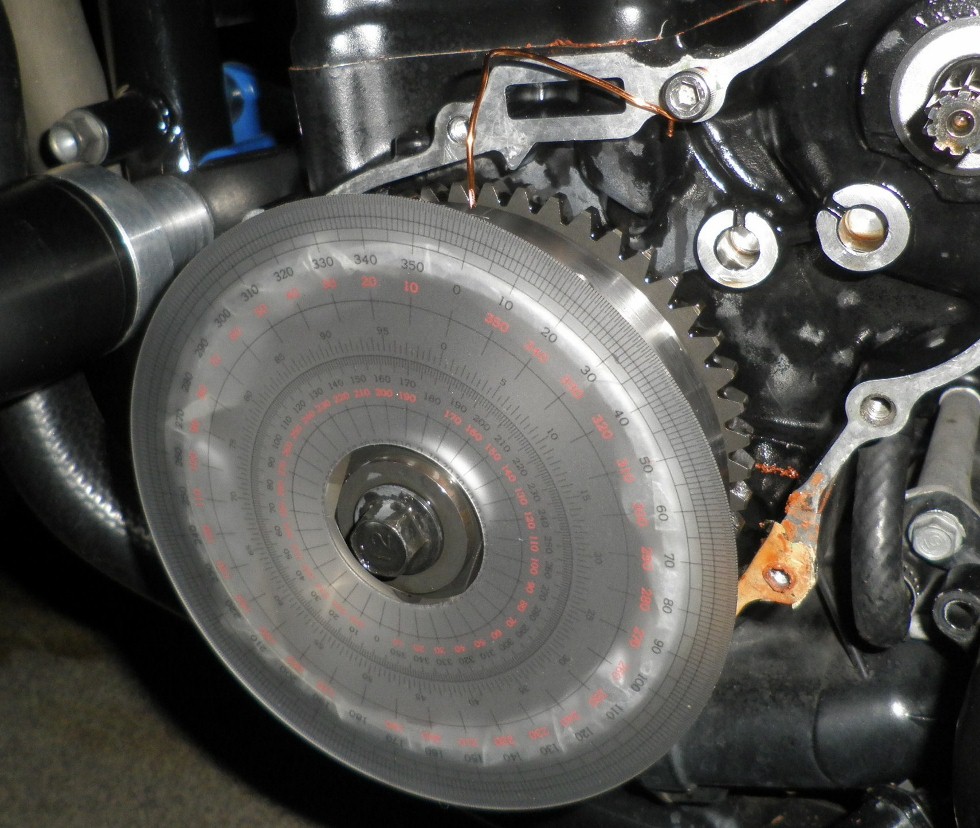

んで、上死点が出たところでクランクホイールに貼り付けた円分度器の０°のところに指針を合わせておきます。

今後この円分度器と指針が頼りになりますので、動かしてしまったりしたらはじめからやり直しになりますんで・・・。

んでこの、検知歯を真上になるように調整しましてヘッドカバーを閉めます。

カム角センサーにオシロスコープをセットしましてBTDC側からTDC、ATDCまでクランクを回して確認します。

が、オシロに反応なし・・・・・。飯能にお城はあるのかあ？

センサーを外して直で試すと信号は出ました・・・。

クリアランス不良・・・。　エアギャップが広いようだぜ・・・。

やり直し決定・・・。
