反応にオシロがあるのかどうかは分からず終いになりましたが、お城に飯能が出ましたよ。＾＾

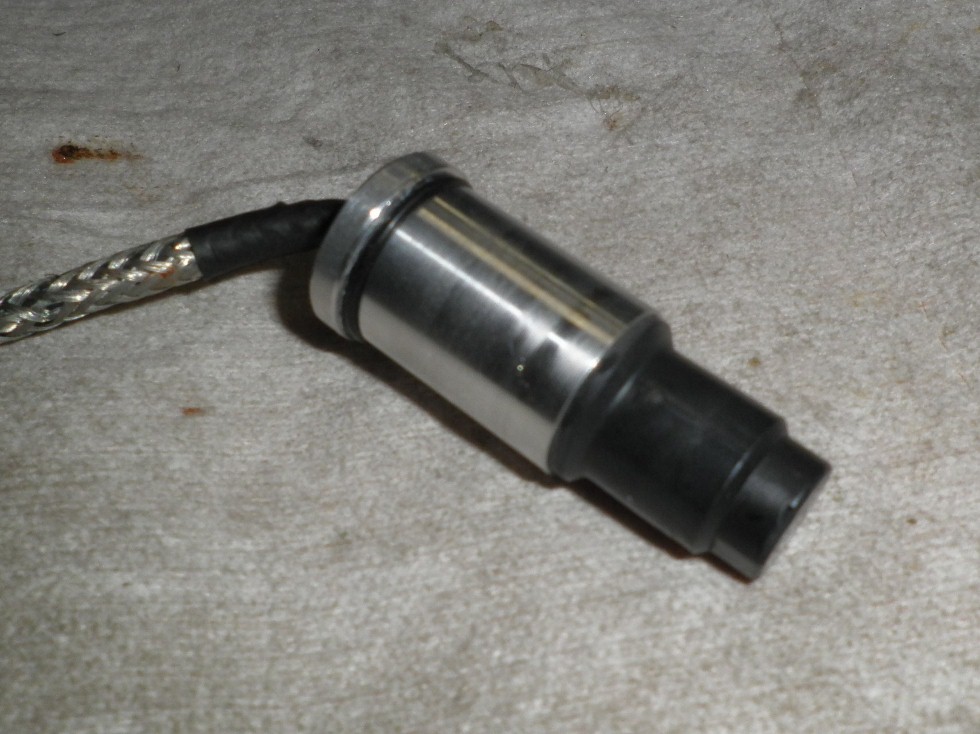

前回のセンサーは圧入しちゃったんで抜くことができず作り直しました。　アダプターだけね。

前回の失敗を教訓にオシロで確認しながら行いました。＾＾；

エアギャップを少なめにしまして、首下44ミリでした。　前回は42ミリだったんだけどその差２ミリ・・・。

5ミリまで放しても検知してたんだけどな・・・？　なんでだろ・・・。

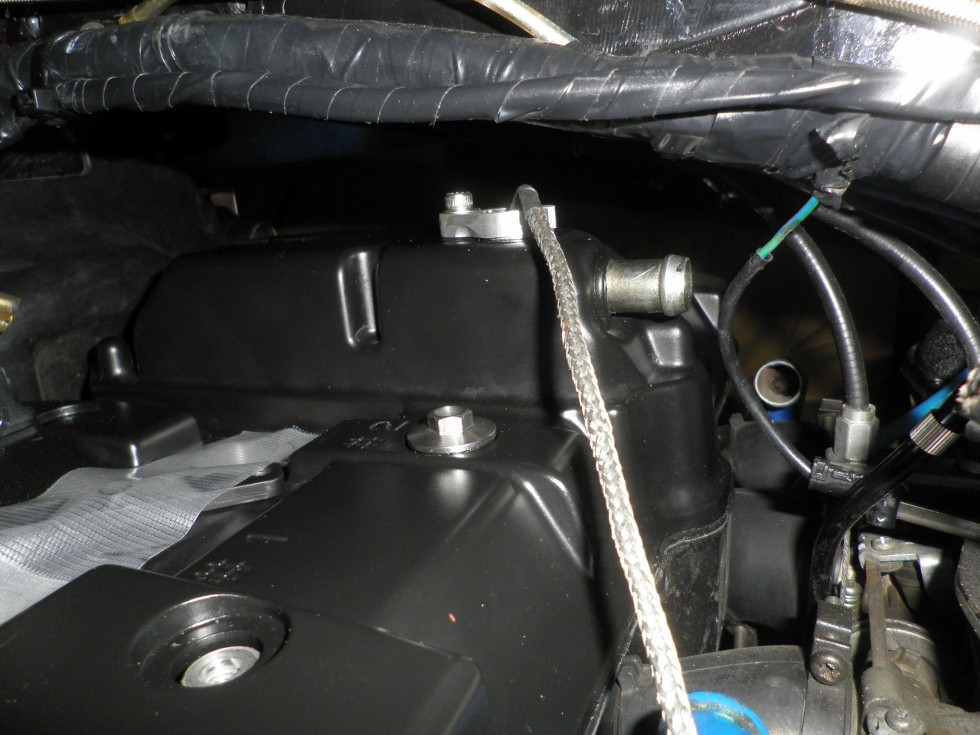

EMSの説明書にはカム角センサーについての記述はないのでどこで合わせるべきか・・・。　別名TDCセンサーっちゅうぐらいだから圧縮上死点でいいんだっぺ・・・？＾＾；

分かんないからとりあえずやってみましょ。

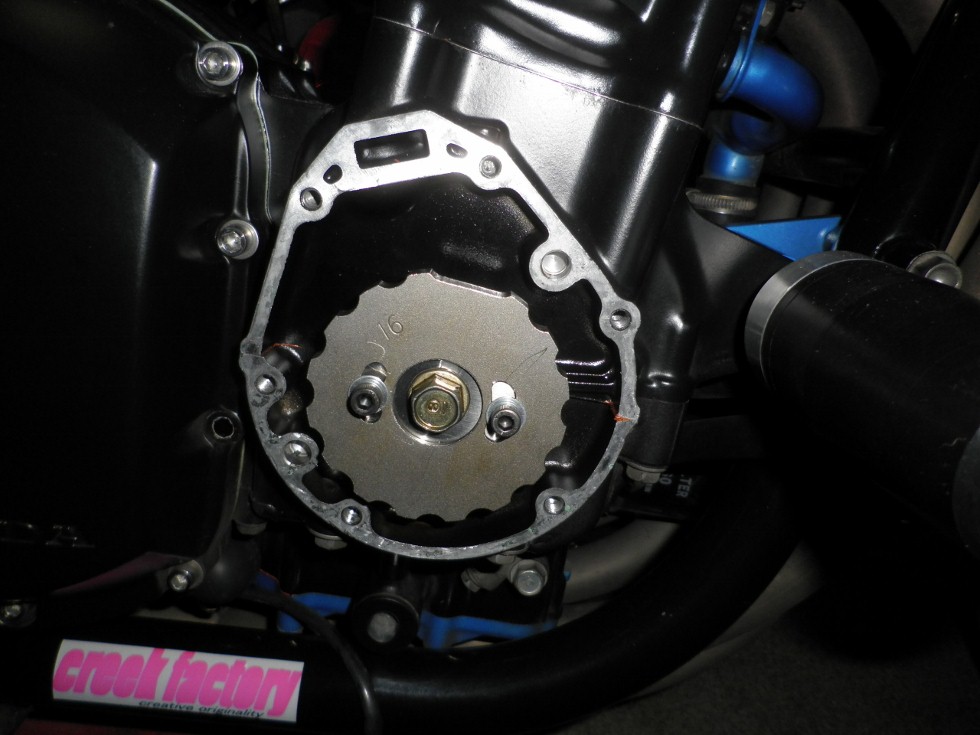

ピックアップコイルが付いてる部分ね。　ノーマルを外して自作スペシャルを取り付けました。＾＾

円弧長穴加工してありますんで30度ぐらいは調整可能です。

こちらはBTDC１０°で合わせろとの記述だけ・・・。しかもどの歯がインデックス歯であるか認識させないといけないとだけ記述がある・・・。それをシンクセンサーで行うワケだが、具体的な角度指定はしていないんだよね・・・・・。

tamoさん教えて～。＾＾；

（この方はすでにフルコン制御を完結された方です。もちろんキャブ車からの～ですよ。）どこにでも変体はいるようですね・・・。＾＾；

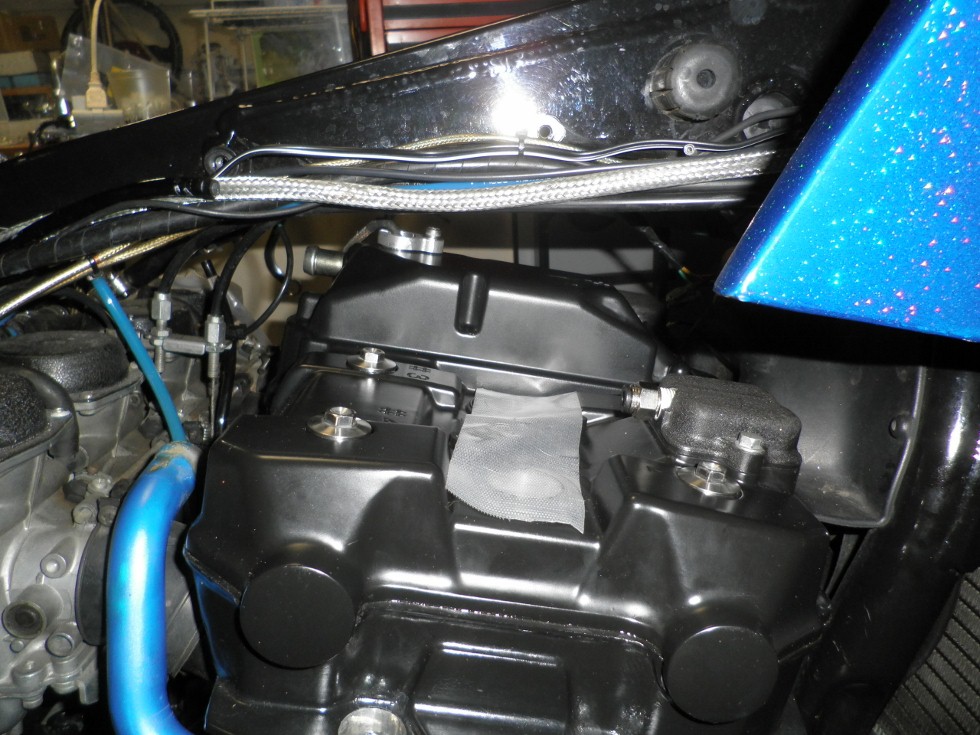

プラグコードが無くなるとスッキリしちゃいますね。＾＾　コイルもなくなるしね。
