ボディとフューエルパイプのフィッティングがうまくいきましたので、次はインシュレーターとのフィッティングが成功すればオッケーですね。＾＾




インシュレーター側がこのようにオフセット楕円状になっています・・・。
インジェクターノズルの分オフセットになっています。









１個目はオフセットを無視して作ってみました。
内側は４０°テーパー加工しまして、合わせてみて内側から見てみると、かなり段差等があり気流の流れが絶対に悪そうでした・・・。

従って、失敗・・・。＾＾；












２個目はオフセットして制作してみました。
汎用旋盤しかないので大変でしたが、オフセット計算が0.5ミリずれていましてこれも失敗です・・・。＾＾；

オフセットは13ミリでした。
計算では12ミリだったんですけどね・・・。でも作ってみて半径0.5ミリずれているのが分かりましたけどね。＾＾

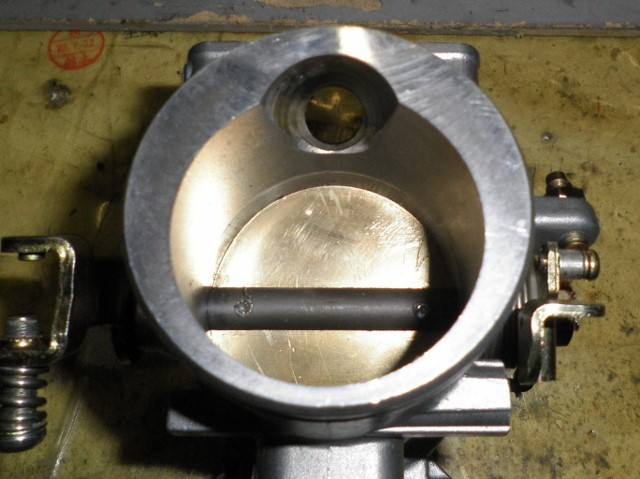

ようやく1個完成です。＾＾(^。^)
デブコンで接着しましてボルト止めしました。

内側はボディの内径と合わせるために7度テーパーにしてあります。

このアダプターが作るの大変です・・・。あと3個頑張って作らないとね。＾＾；









そういえば、インジェクターは下側に付いていたんですね。
１２Rをググってみたら画像があって確認できました～。＾＾

オフセットのズレが＃２と＃３の間なんで逆さにしても同じなんで良かったです。
インジェクターが上でも下でも問題はないのかもしれませんけど、アクセルワイヤーのリンクがそのまま使えそうなんでラッキーかも・・・。＾＾

４て書いてあるけど＃１になります。＾＾；
