お金かけずに手間かけますＧＰＺラジ流用完結編

￥９８０－のラジエーターですがフィッティングには成功しました。しかし、若干気に食わない部分がありましたので微調整を行いましたよ。＾＾；

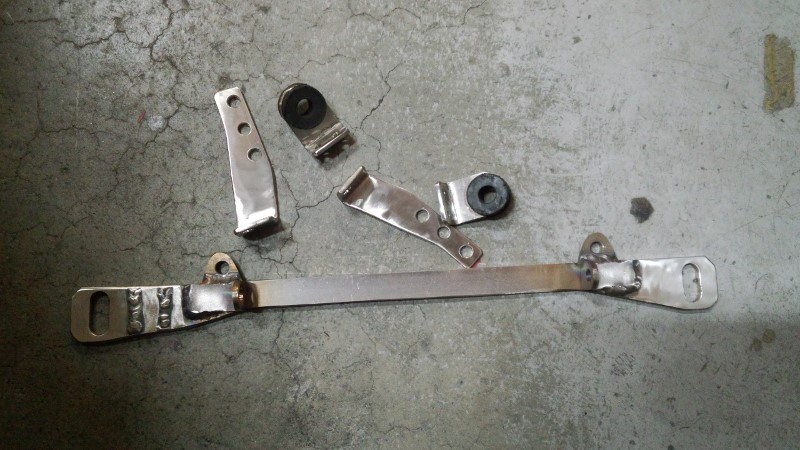

まずは自作のステー類ですが、それぞれ気に食わない部分の長さ変更を行いました。

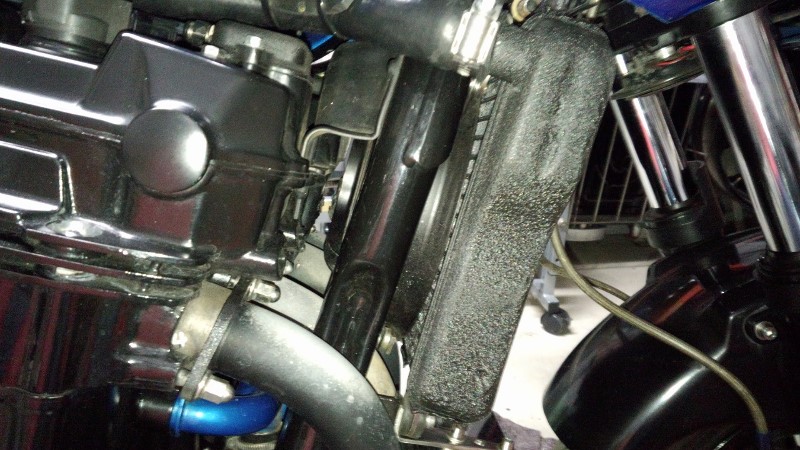

これはラジエーターの角度です。フレームの角度にあわせました。
見た目の問題ですけどね。＾＾












オイルクーラーの移設です。エキパイギリギリまで寄せているんですが、フルボトムしたときにタイヤに当たりそうな・・・・・。









こっちは真横からです。
ん～、超微妙な気がしますね・・・。










これは反対側からですが、当たるか当たらないか分かる人居ませんかね・・・。ｿﾝﾅﾉｼﾙｶｯﾃ











こちらは、カウルの内側にラジを納めたいのでステーを15ミリほど伸ばしました。いい感じです。
リンクル塗装のムラガ見えますよね。
これはヒートガンなどで暖めてシボリを出すとこうなることがあります。
できる限り釜などで加熱したほうがいいのですがめんどくさがるとこうなる傾向にありますね・・・。











ほぼ真横の写真をフォークの角度で回転して見ました。
そこにほぼボトムの長さの棒を示しました。フォークの汚れが目安ですが少々長めにして置きます。

その棒をコピペしまして、干渉しそうなＦフェンダーとタイヤにあてがってみました。
これが正しければギリギリ当たらないということになりますけど如何思われますでしょうか・・・？


それプラスはね石の影響も気になるところですがねえ。＾＾；
