パルサーカバーを塗装しておりました・・・。

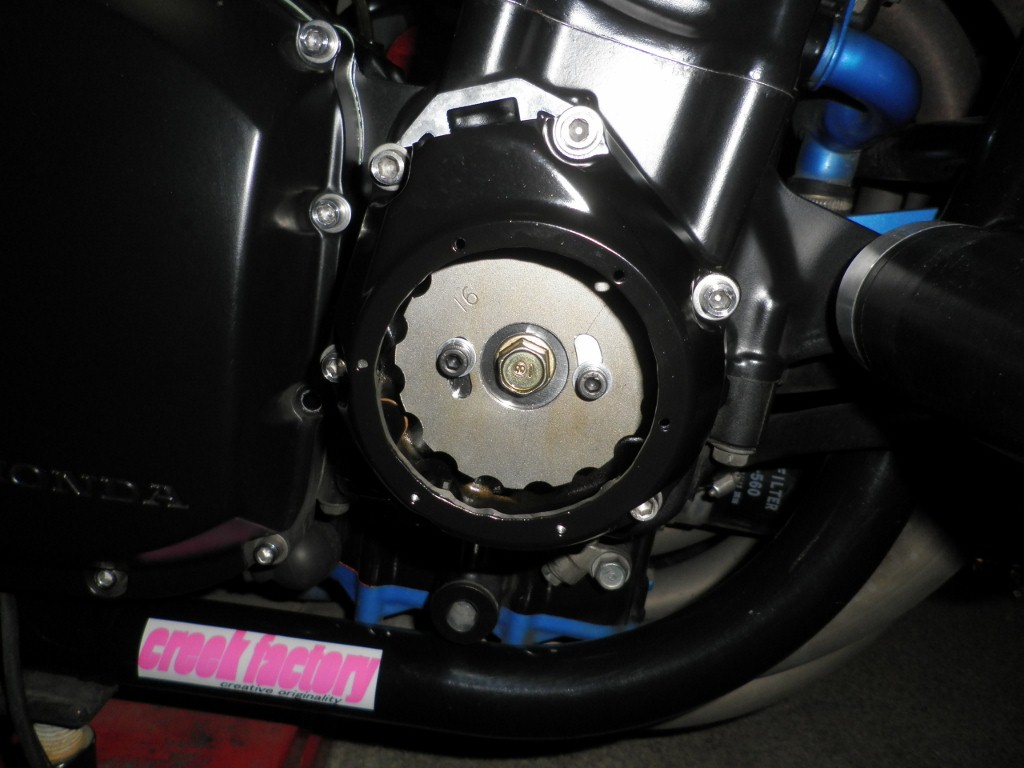

スプロケットから作ったタイミングローターを取り付けましたよ。＾＾　これは欠歯後の一番歯の立ち上がり部分をＢＴＤＣ5度に合わせよとあります。　しかも、およそと・・・。＾＾

訂正、ＢＴＤＣ１０度の誤りです。

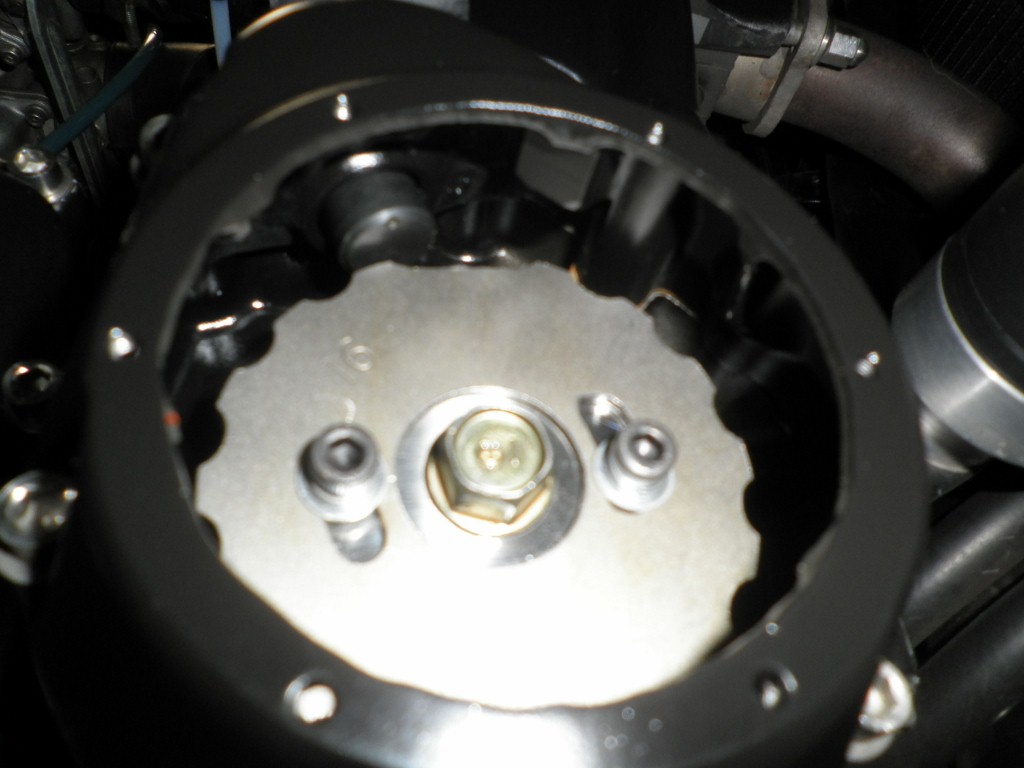

チョッと見難いかもしれませんがローターとセンサーの位置関係です。

エアギャップは2ミリで計算通りでした。　

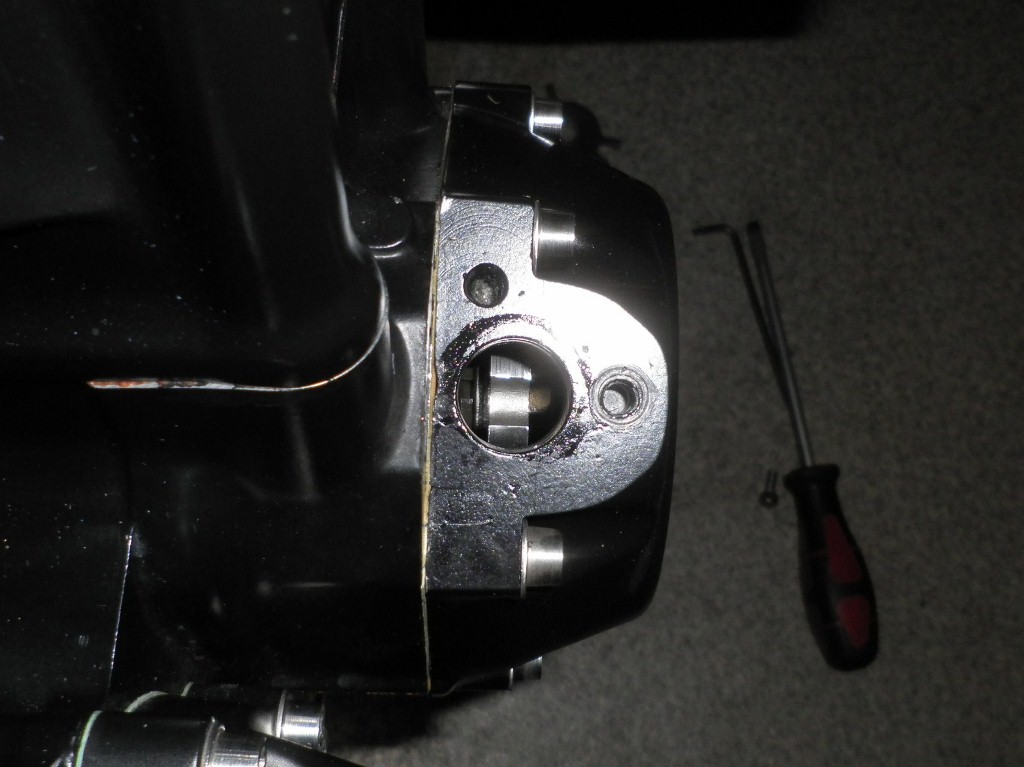

こちらはセンサーホールから見た写真です。　ホールの真ん中にローターが位置していますよね。

ここにセンサーをセットしましてクランキングしまして波形を見てみたんですけど、反応が無かったんです・・・。

やはりセンサーヘッドのマーキングには何らかの意味があったようですね・・・。　マーキング部分を通過するようにヘッドを回転させてクランキングすると正常な波形が出ました。

とりあえず、シンク及びクランク角の波形が確認できましたので先に進みましょう。＾＾；

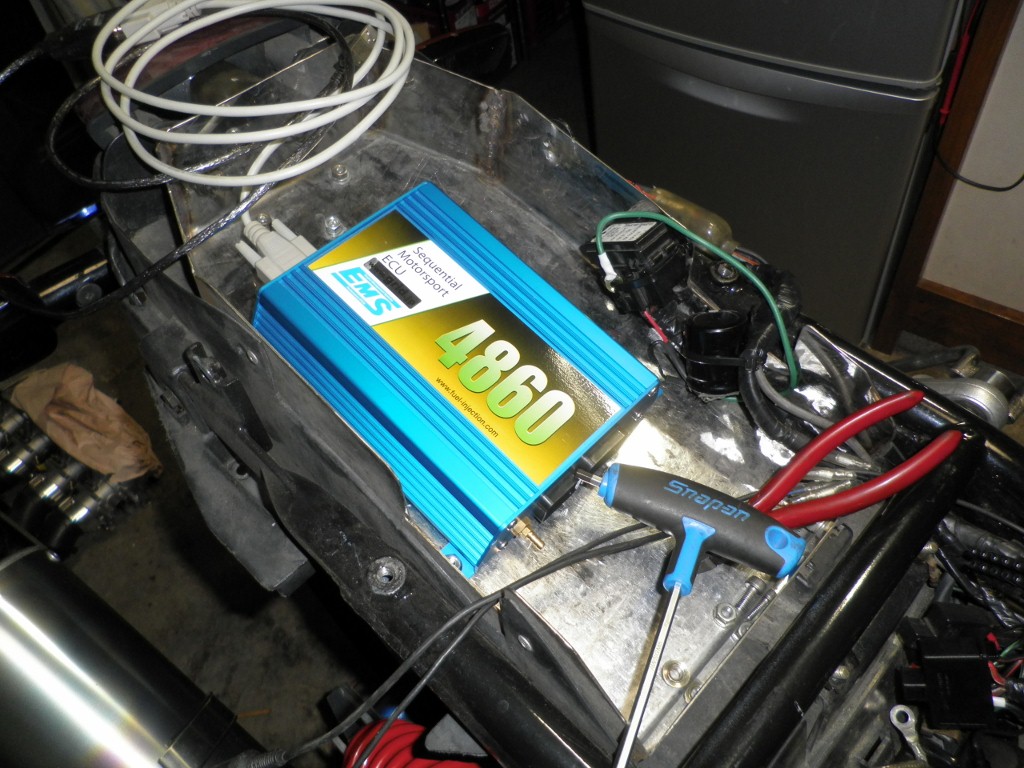

もともとは小物入れように加工したフェンダーです。ＥＭＳ本体は意外と大きいですんでこちらに設置することにしました。　箱も金属ですので放熱には適していると思いますしね。　レギュもこの箱に裏側から設置してありますけど結構熱くなるんですよ。

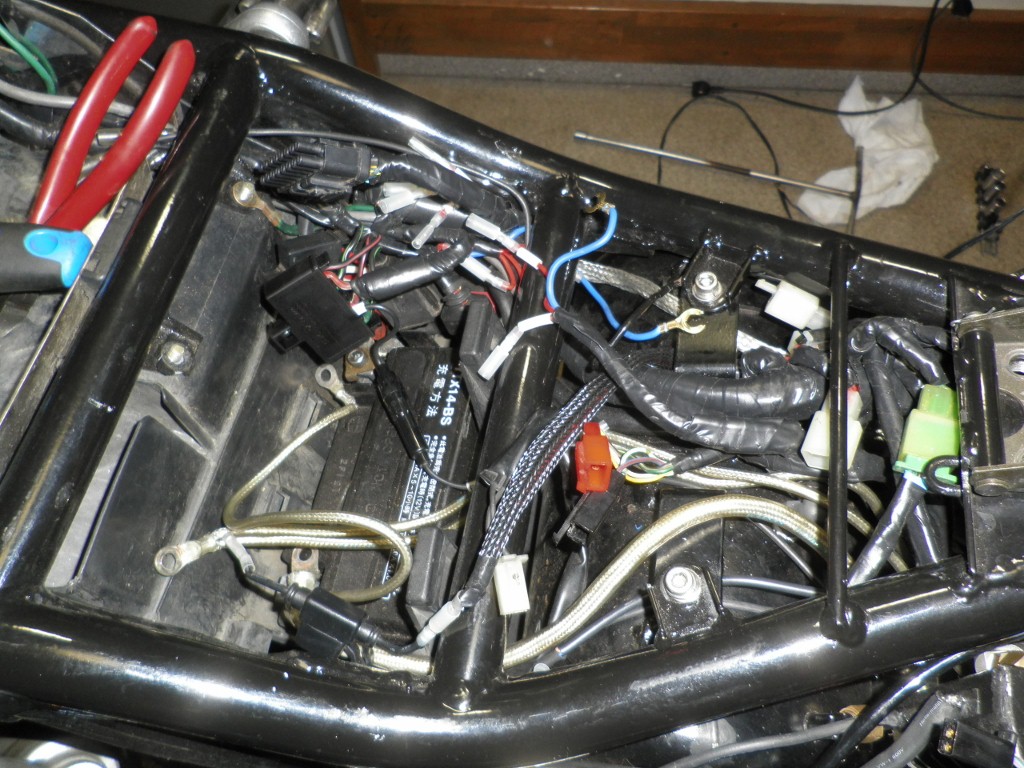

ノーマルのイグナイターとＳＰ－ＴＤＣを撤去しました。

いっそのこと配線も更新しようかと思ってるんですよね・・・。今後20年と見るとやっておいて損は無いと思います。＾＾
