X４キャスター角変更への道　パート３は芯出しです。＾＾；
でも、芯出しがうまく行って仮付けまで行けました～。

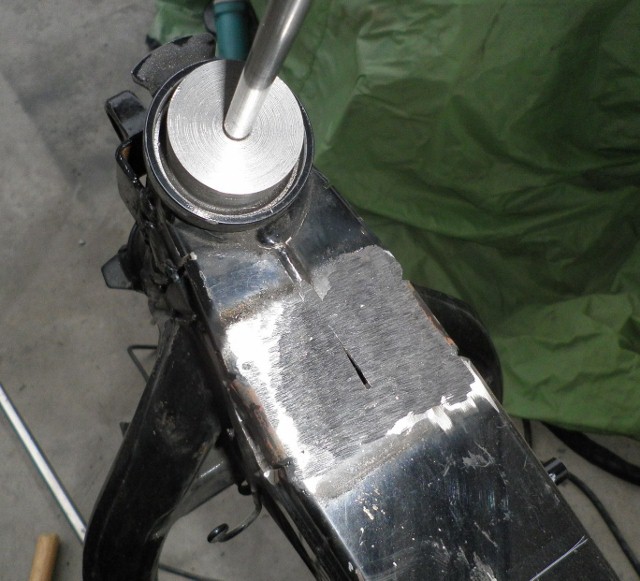

２℃テーパーのフィッティングをこさえましてステムに差し込みます。
上下ね。＾＾













































こんな具合にステムの芯が出ます。
問題はこれからですけどね～。














































とりあえず、アンダーフレームでやってみたんだけどかなり不安・・・。













































ここも試したけどチョットね～・・・。



















































んで、ここに決定しました。
パイプ間を計測するんですが、向かって右に４ミリずれていました。

上の写真は矯正した後です。













































こんな具合に芯出しを行い、バルブコンプレッサーを使って矯正します。
芯が出たら仮付けを行わないと無意味ですので、計測を行いながら仮付けして行きます。














































あれ？
仮付け前のフィッティングでした・・・。
これ、重要ですよね。






































あれ～？
これも、フィッティングでしたね～。
多分夢中でやってたんで勘違いして撮影してなかったんですね～。よくあることですが・・・・・。









































とりあえず、アッパーを決めてしまえば後は曲がろうが何しようが、熱でよじれようが修正は違う方法でしか出来ませんよね・・・。＾＾；

ここまでの作業ではズレはほぼ０です。ほぼですよ。＾＾；




明日は本溶接ですね～。
風があるとTIG駄目なんですよね～。
