スロットルワイヤーのホルダーが真上を向いているために、タンクに押されてワイヤーにストレスが掛かるのを軽減するために角度を変更することにしました。







ワイヤーのホルダーはあらかじめカットしまして、ずらす角度を設定します。

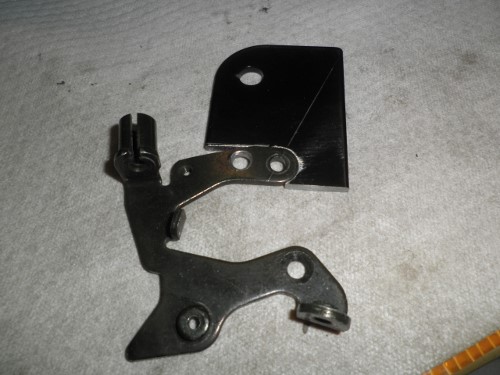

ずらす角度をバタフライバルブシャフトのセンターからケガいておきます。溶接しやすいように鉄板を母材の形状に削っておきます。

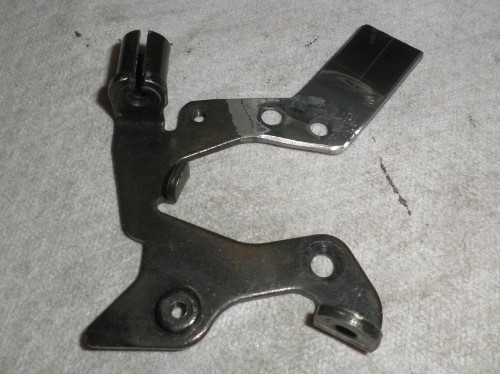

溶接しましていらない部分をカット、成形します。













ワイヤーホルダーを溶接しましてブラストしました。
ついでに調整用ボルトも製作しまして調整幅を広げられるようにしておきました。

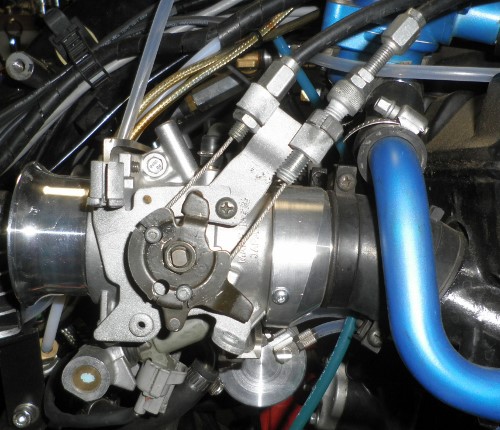

角度を変更しましたので、リターン用のワイヤーも付けることができましたよ。＾＾
スロットルが戻らないなんてことは無いでしょうけど、万が一って事のためもあるのであったほうが良いに決まってますもんねえ。

ホルダーアングルはこのあとリンクル塗装する予定です。
引き側のボルトが長いので、塗装が終わったら穴位置を変更しまして調整していきます。＾＾
