ヘッドの面研を行って圧縮比を若干上げる予定があるので、カムスプロケットの取り付け穴を円弧長穴加工しました。
面研を行いますとカムチェーンの位置が変わってしまうため、バルブタイミングの調整の必要が生じてきます。

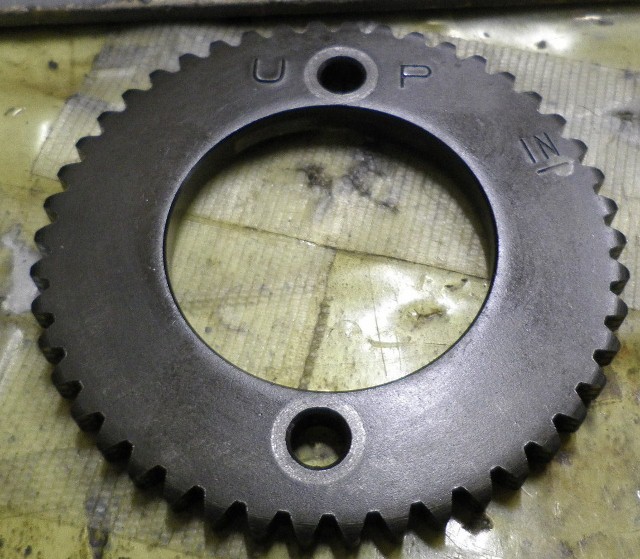

ご覧のようにノーマルカムスプロケは調整できるように加工されていません。
この穴を長穴加工しまして、バルブタイミングの調整が出来るよう加工します。





































円弧長穴を加工するには通常ロータリーテーブルとフライスマシンが必要ですが、リューターなどで削っても問題ありません。

自分はとりあえず、ロータリーテーブルを自作しましてクランプし、フライスで加工しました。
写真のように元の穴に合わせまして長穴加工します。


























こんな感じです。
実際、こんなに削らなくても調整可能ですが、バルブタイミングでオーバーラップの調整などを行って遊んでみたいので多めに加工しました。



もちろんカムはノーマルを使用しますので、やはりトルク型の味付けになりますかね～。
